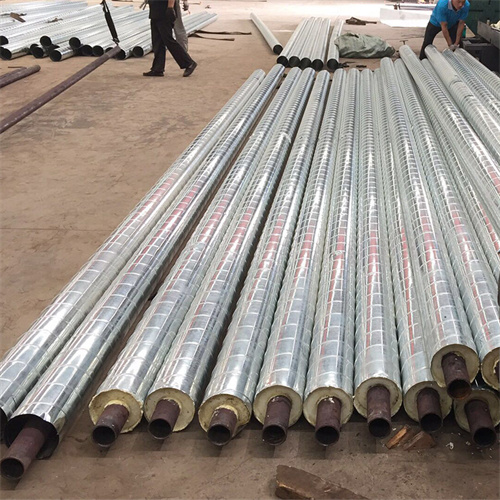

219*6直縫聚氨酯預制供暖保溫管成品

聚氨酯直埋保溫管說明

（1）聚乙烯管易老化，如露天存放宜用篷布等物遮蓋，堆放處應遠離高熱源和火源，制成保溫后，禁止暴曬、驟冷，否則聚乙烯管易開裂，影響產品性能和使用壽命。

（2）運輸和穿管過程中，應避免野蠻裝卸，掛鉤過細、過硬、用力過猛，否則易造成聚乙烯管摔壞、劃傷或撕裂。

（3）管材壁厚可調整，壁厚、顏色可按用戶要求生產，因管材壁厚不同，保溫層厚度為約數，應按實際厚度計算。

與管材配套的支架、塑料塞、兩頭法蘭盤，焊條、焊槍、熱縮帶等齊全。

表中的允許偏差是按CJ/114-2000 行業標準制定的。

聚氨酯直埋保溫鋼管是怎樣連接的？

聚氨酯保溫管一般有以下2種連接方式：

（1）熱收縮帶　

套袖接頭，在該種方式中，接頭套管采用與預制保溫管道套管相同材質、密度的聚乙烯套管，聚乙烯接頭套管和主管間采用熱收縮帶進行連接和密封，保證接頭的水密性。然后在接頭套管上的發泡孔進行接頭發泡，發泡完成后采用高密度聚乙烯封堵，通過補片或熱熔焊接的方式密封發泡孔?！　?/span>

（2）電熱熔套

直埋聚氨酯發泡保溫管此種焊接方式采用預埋電阻絲的套筒，用捆綁帶把熱熔套緊捆在外套管上，然后接通電源開始焊接，焊接時間為預先設定，自動斷電后結束焊接，在套管冷卻后卸下綁帶。采用此種方式接頭，施工簡便、焊口牢固。

聚氨酯直埋保溫管道的結構：

1、外層采用HDPE高密度聚乙烯管；

2、保溫層：采用硬質聚氨酯泡沫塑料。

3、工作管：PE-RT II型預制直埋保溫管采用耐熱聚乙烯（PE-RT II)管，顏色為原材料顏色（透明色）。

PE-RT II型預制直埋保溫管的泡沫具有良好的機械性能和絕熱性能，通常情況下可耐溫120℃通過改性或與其它隔熱材料組合可耐溫180℃。

國標聚氨酯保溫管其導熱系數為：λ＝0．013—0．03kcal／m·h·oC，比其他過去常用的管道保溫材料低得多，保溫效果提高4~9倍。

再有其吸水率很低，約為0．2kg／m2。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達95％左右。低導熱系數和低吸水率，加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護殼，改變了傳統地溝敷設供熱管道“穿濕棉襖"的狀況，減少了供熱管道的整體熱損耗，熱網熱損失為2％，小于國際10％的標準要求。

聚氨酯保溫管的應用范圍越來越廣，所以在施工應用的時候更應該注意，防止出現意外或者問題，在補口的時候，切記要嚴格遵循以下5個環節：

1、清理：先清理直埋管接口部位和兩保溫外保護層，不得有油污、泥沙、焊渣，先用水清洗遍然后再用干布擦干。

2、連接：外套管沿軸線方向刨開，包覆在裸管接口處保溫管外套上，外套管兩和軸向重疊部分的寬度應大于50mm，外護套截面要整齊，用打包帶把補口和保溫外套結合部位環形揸緊，用木錘輕敲，邊敲邊緊，且與兩側塑料緊密結合。用塑料焊槍在套管兩截面和保溫管外殼環形焊接，以焊條撕不動為合格。

3、密封：取熱塑帶（寬度般為50mm），將平行搭在焊縫上，兩側寬度致。用焊槍或用噴槍在焊縫與熱塑帶結合部加熱，加熱至保溫塑料外殼與熱塑帶結合處開始融化，然后迅速用手在熱塑帶表面向保溫管方向施加壓力，直至熱塑帶截面擠出粘液為好。依次環形操作到達起點處，與起點搭接50mm處截斷熱塑帶，檢查熱熔情況，如有接觸不實處再用塑料焊槍在熱塑帶表面加溫用手加壓直至擠出粘液。

4、注料：用直徑25mm的開孔器在補扣外護套開個注料孔，另錐小放氣孔，按補扣需保溫發泡空間計算發泡劑用量，設定發泡機程序，開動機器注料。

5、聚氨酯發泡保溫管廠家主料完畢取封堵迅速把注料孔封死，然后觀察放氣孔直至泡沫益處，清除溢出泡沫用密封膠封死。如放氣孔沒有泡沫溢出說明保溫材料沒有填充完，用開孔器把檢查孔開大改為注料孔，根據空間重新注料注滿，用密封堵封死。

聚氨酯保溫管質量檢測標準

一、看外觀：

1.畝測保溫層厚度，目測是否同心。管兩側厚度不一致為不合格品。

2.用拇指按保溫層端面，松軟為不合格品，合格應按不動

3.目測保溫管是否平直，凹凸不平者為不合格品。

4.目測保溫層與保溫殼之間的緊密程度，有間隙者為不合格品。

219*6直縫聚氨酯預制供暖保溫管成品

二敲擊檢查：

用木棍敲擊保溫管，質量不同，敲擊聲不同。

1、合格品，其敲擊聲堅硬，帶有鋼管回聲，即金屬聲，不合格品，聲音發悶。

2、用木棍沿保溫管輕輕敲擊，檢查是否有大的空洞，有空洞發出聲響有如鼓聲。

3、如保溫層與保護殼有間隙，則敲擊會發出啪啪聲。

直埋預制保溫管由輸送介質的鋼管（工作管）、聚酯硬質泡沫塑料（保溫層）、高密度聚乙烯外套管（保護層）緊密結合而成。
概述：直埋預制保溫管由輸送介質的鋼管（工作管）、聚酯硬質泡沫塑料（保溫層）、高密度聚乙烯外套管（保護層）緊密結合而成。

現在，這種保溫管得到了廣泛的應用，室外環境中所使用的大部分保溫管，實際上都是直埋保溫管。因為這種保溫管能夠對抗惡劣的天氣環境。無論是烈日炎炎的夏季，還是低溫嚴寒的冬季，這種保溫管都能夠適應外部多變的環境，在風吹日曬和雨淋之后，保持穩定的物理特性，所以現在，這種保溫管得到了廣泛的應用。

此外直埋保溫管產品還進行了相應的升級，讓它能從自身的材料中發揮出更多的功能。除了上面所提到的幾種功能外，預制直埋保溫管還能發揮它的隔熱功能。就算管道里面的溫度再高，管道外面也不會感受到明顯的高溫，這樣能夠保護用戶的安全，不至于一不小心就破了。

采用直埋供熱管道，標志著中國供熱管道發展已經進入了新的起點。聚酯保溫管就是用硬質聚酯泡沫塑料做絕熱材料的保溫管道，（1.按照敷設方式可以分為：直埋聚酯保溫管、架空聚酯保溫管；（2.按照其輸送介質的溫度可以分為：常溫聚酯保溫管、高溫聚酯保溫管、深冷聚酯保溫管；（3.按照外護層的不同可以分為：玻璃鋼外護層聚酯保溫管、高密度聚乙烯外護層聚酯保溫管、鋼外護層聚酯保溫管及其他外護層保溫管；（4.按照輸送介質的不同有很多種：如供水用的聚酯預制保溫管、耐高溫聚酯保溫管，輸送蒸汽用的蒸汽直埋聚酯復合預制保溫管，石油上用的埋地硬質聚酯泡沫塑料防腐保溫管等等。聚酯保溫管作為建筑保溫防水一體化材料，聚酯硬泡打破了傳統建材功能單一--防水的不保溫、保溫的不防水，防水層一旦出現滲漏保溫層隨即失去保溫功能。

防滲透層是聚酯直埋保溫管內部的關鍵層。因為保溫材料本身是不能和里面的液體接觸的，因此防滲透層也就起到了保護作用。聚酯直埋保溫管還有一層保溫層，因為保溫的效果才能夠更好地滿足人們的需求。保溫鋼管聚酯保溫管不僅具有傳統地溝和架空敷設管道實用性能，而且還具有顯著的社會效益和經濟效益，也是供熱節能的有力措施。

聚酯保溫管制作之前首行排凈空氣，然后分兩步做：穩壓10分內無滲漏，強度試驗：把管道內的壓力升至工作壓力的1．5倍后，用1kg小錘在焊縫周圍對焊縫逐個進行敲打，嚴密性試驗：把管內的壓力降至工作壓力時，30分鐘無滲漏且壓力降不超過0．2個大氣壓即為合格，應按規范要求做好試壓記錄。具有強度高，不易損壞且能承受較大上部荷載的特點，為達到長壽命，對鋼外套管需進行防腐處理，滾動支持結構設計合理，滾動摩擦力小，固定支座受力減小，其力學分析原理簡單，管道穩定性，性得到較大提高，真空層杜絕了空氣層存在的熱傳導和熱對流。

在考慮保溫材料的選擇時，不僅要考慮其強度，導熱能力，是否透濕等，聚酯直埋保溫鋼管也要考慮到是否在高溫下加熱對人體有害，高溫蒸汽管道保溫材料是綜合考慮各方面因素，綜合評測指數，也是適合高溫管道的產品。在蒸汽管道保溫中，除了傳統的保溫特性(如：低熱傳導系數，耐高溫能力，抗拉強度高和抗腐蝕性)仍很重要之外，蒸汽管道保溫至少還有兩個其他方面應該考慮。要確定所有這些特性中哪些特性，取決于蒸汽管道保溫使用的具體情況和檢修計劃。在蒸汽管道保溫中，可重復使用性和可加工性，是兩個新的具有重要意義的特性。

聚氨酯保溫鋼管是地下直埋管道中的一種，采用沒有混凝土結構的情況下也可以進行地下直埋的方式，即工作鋼管的熱膨脹在外管內進行，從而降低了材料成本，縮短了施工日期，并保障了供熱管道的安全性，可以在不同溫度環境下更安全的廣泛應用，尤其適用于高溫蒸汽管道項目。使用溫度可達。管道端口一般選用聚乙烯薄膜或三層PE冷纏帶密封，防止安裝前或施工中進入潮氣或水。保溫材料多層錯縫包扎，有效減少了熱損失，同時在外套表面采取控制措施，防止冷橋的產生，從而使外套防腐層的溫度控制得到了保證。用保溫材料包扎多層鋁箔反射層，有效減少了熱損失，使蒸汽管道更加經濟合理。疏水系統采用全封閉的形式，布置靈活，結構合理，安全可靠。

外層為黑色聚乙烯材料的叫做黑夾克保溫管。用高壓發泡機在鋼管與外護層之間形成的空腔中一次性注入硬質聚氨酯泡沫塑料原液而成，再用聚乙烯進行鋼管表面的處理，形成外層的保護層。聚乙烯外殼直埋保溫管高密度聚乙烯保溫管直埋式預制保溫管由輸送介質的鋼管、聚氨酯硬質泡沫保溫層和高密度聚已烯外套管緊密結合而成，直埋保溫管主要用于城鎮集中供熱管網，石油輸送管線，高寒地區輸水管線及產區工業管道工程。由于聚氨酯硬質泡沫保溫層緊密地粘結在鋼管外皮，隔絕了空氣和水的滲入，能起到良好的防腐作用。同時它的發泡孔都是閉合的，吸水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具有良好的防腐、絕緣和機械性能。

 保溫管是影響節能的重要因素，保溫管的研制與運用越來越遭到世界各國的廣泛重視。20世紀70年代后，國外廣泛重視保溫管的出產和運用，力求大幅度削減動力的消耗量，然后削減環境污染和溫室效應。國外保溫工業已經有很長的前史，而新式保溫資料也正在不斷地呈現。 1980年曾經，我國保溫管的打開非常緩慢，為數不多的保溫廠只能出產少量地下直埋保溫管，但我國保溫工業經過30多年的極力，特別是經過近10年的高速打開，不少商品從無到有，從單一到多元化，質量從低到高，運用越來越廣泛。聚氨酯資料是現在國際上的保溫資料。硬質聚氨酯具有很多優良功用，在歐美國家廣泛用于保溫隔熱范疇。歐美等發達國家的保溫材猜中約有49%為聚氨酯資料，而在我國這一份額尚短少20%。因而，聚氨酯資料保溫管在我國的打開還有很大的空間。

   保溫資料用于各類冷水、涼氣、冷油管線圓形、異形及任何形體的管道保溫。 防止結露：聚乙烯發泡管資料為閉孔構造，它是靠閉孔內的氣體絕熱而非聚乙烯資料完結絕熱。其具有優良的抗水汽浸透才干。所構成內置的隔汽屏障，即是保溫層又是隔汽層，不需另設隔汽層。濕阻因子ц數值遠遠大于其它保溫資料。能有效地防止結露表象發作。

保溫管構成：

   （1）作業鋼管：依據運送介質的技能央求分別選用有縫鋼管、無縫鋼管、雙面埋弧螺旋焊接鋼管。 （2）保溫層：選用硬質聚氨酯泡沫塑料。 （3）維護殼：選用高密度聚乙烯或玻璃鋼。 （4）滲漏報警線：制作高溫預制直埋保溫管時，在靠近鋼管的保溫層中，埋設有報警線，一旦管道某處發作滲漏，經過警報線的傳導，便可在專用檢測儀表上報警并顯示出漏水的準確方位和滲漏程度的巨細，以便告訴修理人員活絡處理漏水的管段，確保熱網安全作業。

直埋管道復合保溫層結構的排潮管設計好壞，直接影響到保溫層內潮氣的排出，進而影響保溫效果。高溫蒸汽直埋管道復合保溫層的制做應在工廠內完成，現場只進行接頭的處理。盡管在制做過程中，對保溫材料等要進行烘干，但是由于在制做、運輸、堆放等過程中，都可能造成外部水分進入保溫結構內部，因此合理的設置排潮管，在暖管排潮期間保證內保溫層中的潮汽迅速排盡是直埋管道可靠運行的一個必要措施。排潮管的直徑范圍通常為20～50 mm，可視工作的管徑和排潮管設置的間距（通常在30～50 mm 左右）確定。排潮管在工作管道上的位置應設置在管道位移小處（固定支架附近），否則應采取有效措施防止其熱位移時破壞保溫層結構。

蒸汽直埋管道在暖管沖管前，要排除蒸汽管內在系統水壓試驗時存留的水，否則會造成暖管時間增長，易引起水沖擊。一般采用的方法是用空氣壓縮泵將蒸汽管內的水大部分壓出，在暖管時一定要注意保證蒸汽壓力緩慢升壓，按蒸汽直埋管道疏水系統的前后順序依靠蒸汽的壓力逐步將管內的少量殘留水和暖管時產生的凝結水，通過疏水旁通管壓出，待水基本排盡冒汽才能升壓。整個過程從前到后，以此類推直至完成整個系統暖管和沖洗工作。

在運行時應防止水擊現象的出現，特別在標高相差較大的蒸汽直埋管道過渡處和蒸汽直埋管道與架空管道的過渡處。其主要原因是疏水器失靈或低負荷運行所至。一旦水擊現象出現，其產生的沖擊力往往高于正常狀態下的蒸汽管道內壓力的十幾倍，那時補償器、鋼套管、將無法承受如此高的沖擊力，造成整個埋地管體系的損壞，其修復難度和代價較架空管道要高得多。所以要加強運行管理，經常檢查疏水的動作情況。在運行中同樣還要防止下雨時積水通過埋地管道出地面的管段倒灌至蒸汽直埋管道鋼套管內，從而損壞蒸汽直埋管道內的保溫材料并影響管道的 。

聚氨酯保溫管的缺點是耐熱性差，多為120℃或 低。些許加熱介質是140°C如下的過熱水。出于聚氨酯的識別，這些管道也需要聚氨酯。經過科學研究，對原料體系開展部分改性和改性，形成耐溫度較高的異 尿酸結構的少部分，使其耐溫性達到150℃，滿足該領域的正常使用。目前市場上廣泛應用的巖棉，玻璃棉等保溫材料，聚氨酯保溫鋼管專業生產聚氨酯保溫鋼管隨著時代的發展，生產工藝的發展，現如今預埋直埋保管的應用越來越廣泛，專業生產聚氨酯保溫鋼管而它和傳統的保溫管有相似之處，但是也有很多不同之處專業生產聚氨酯保溫鋼管，從它們的結構和性能方面看，預埋直埋保溫管的結構采用的是內保護層，專業生產聚氨酯保溫鋼管保溫層和外保護層，從內向外，并且具有很好的耐腐蝕性和防水性能，專業生產聚氨酯保溫鋼管而且因為它的密度要比其他管材高，其隔熱性能也要比傳統保溫管要高的多，無論是保溫性能還是保冷性能.專業生產聚氨酯保溫鋼管直埋保溫管一般都是預先定制的，所以在實際應用中 加 ，靈活性也 ，能夠根據不同的需求設計出不同規格的直埋保溫管雖然保溫，絕熱效果好，然而其假如浸水，使用性能則大大折扣，多方面性能都環比降低。而聚氨酯保溫材料所的保溫，絕熱，防水，防火性能適合于各種潮濕環境下應用， 解決了保溫材料保溫不防水的難題！聚氨酯保溫材料可用做聚氨酯保溫管，保溫，絕熱，防水，防腐等，大大的普遍增加了管道的 及使用壽命。
